環(huán)氧地坪漆

環(huán)氧薄涂面漆是以?xún)?yōu)質(zhì)環(huán)氧樹(shù)脂及配套固化劑為主要原材料而生產(chǎn)的一種雙組分、滾涂型、無(wú)縫的高性能環(huán)氧地坪涂料，涂裝表面平滑美觀(guān)、持久耐用。

用于經(jīng)濟型地坪涂裝系統和環(huán)氧砂漿地坪涂裝系統，適用于電器、電子、食品、醫藥、化工、機械等行業(yè)的制造車(chē)間和停車(chē)場(chǎng)、辦公室、商場(chǎng)、倉庫等場(chǎng)所的水泥或水磨石地面。

? 防塵、防潮、耐磨，容易清潔
? 耐壓、耐沖擊
? 耐酸、堿、鹽和油的腐蝕
? 施工快捷，氣味小，造價(jià)低廉
? 保質(zhì)期：自生產(chǎn)日期起，在按存儲條件要求下，原始包裝狀態(tài)的產(chǎn)品保質(zhì)期為6個(gè)月

? 攪拌混合
攪拌時(shí)，應使用低速（300～500rpm）電動(dòng)攪拌機。應先充分攪動(dòng)面漆，使沉淀物分散均勻，然后將固化劑加入到裝有面漆的容器中，進(jìn)行充分攪拌，攪拌時(shí)間大約3分鐘，一旦混合完畢，就應立即進(jìn)行施工
? 施工參數
混合比（重量比）： 面漆：固化劑＝4：1
混合后使用壽命（25℃）：30分鐘，溫度越高，混合后使用壽命越短，施工時(shí)環(huán)境溫度高于35℃：
干燥時(shí)間： 表干：≤4小時(shí)；實(shí)干：≤24小時(shí)
重涂間隔：在確認涂層已經(jīng)完全干燥后才能進(jìn)行下道工序施工，通常在標準環(huán)境下的間隔時(shí)間為24小時(shí)
說(shuō)明：干燥時(shí)間是在標準條件（25℃，50%相對濕度）下測定，僅供參考。在不同的溫度和濕度下干燥速度有比較大的差異，還受漆膜厚度、通風(fēng)狀況、下層涂料等影響。通常，當溫度升高時(shí)，干燥時(shí)間縮短；當溫度降低時(shí)，干燥時(shí)間加長(cháng)
? 施工方式
滾涂：大面積施工時(shí)使用
噴涂：使用常規噴涂或無(wú)氣噴涂設備均可
刷涂：在小面積、邊角部位時(shí)使用，應采用軟毛刷子

經(jīng)濟型環(huán)氧地坪涂裝系統是以環(huán)氧薄涂面漆作為面層材料且不含砂漿層的地坪涂裝系統。涂層結構簡(jiǎn)單，造價(jià)低廉，可用于平整度較好的基面的地坪涂裝，或者是對裝飾和抗壓性能要求不高的情況下的地坪涂裝。
? 打磨清潔地面：要求地面無(wú)粗顆粒、無(wú)水泥疙瘩、無(wú)粉塵，平整度達到2m靠尺不大于3mm
? 打底：打底前要求表面無(wú)粉塵及松散砂粒。使用環(huán)氧封閉底漆打底，普通滾筒、毛刷施涂，以加強基面、封閉水泥表層毛細孔，增強油漆附著(zhù)力。要求涂布均勻，無(wú)漏涂
? 刮膩子：使用環(huán)氧中層漆混合適量石英粉或滑石粉配成的膩子刮涂1～2遍，干燥后打磨批刀痕等缺陷處并清理干凈。要求不透底，無(wú)浮砂，表面無(wú)砂眼
? 滾涂面漆：用環(huán)氧薄涂面漆滾涂1～2遍。要求顏色統一，無(wú)明顯刷紋和接頭，無(wú)漏刷，不透底，不起泡

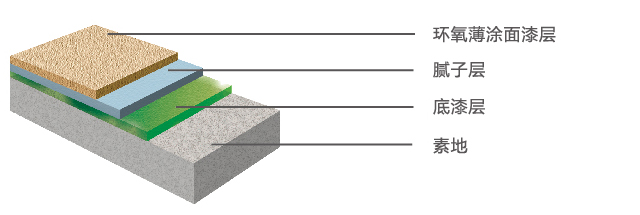

? 涂層系統結構示意圖（如下圖）

環(huán)氧砂漿地坪涂裝系統是以環(huán)氧薄涂面漆與環(huán)氧抗壓耐磨砂漿結合而成的地坪涂裝系統。具有涂裝厚度高，抗壓強度高、耐磨、耐沖擊、表面平滑美觀(guān)、持久耐用等特點(diǎn)，適用于對地坪涂裝要求較高的場(chǎng)所使用。
? 打磨清潔地面：要求地面無(wú)粗顆粒、無(wú)水泥疙瘩、無(wú)粉塵，平整度達到2m靠尺不大于3mm
? 打底：打底前要求表面無(wú)粉塵及松散砂粒。使用環(huán)氧封閉底漆打底，普通滾筒刷涂刷，以加強基面、封閉水泥表層毛細孔，增強油漆附著(zhù)力。要求涂布均勻，無(wú)漏涂
? 刮砂漿：使用環(huán)氧中層漆混合適量40～100目石英砂，用刮刀分次刮涂到設定厚度，要求砂漿面顆粒均勻，砂粒無(wú)脫落現象
? 刮膩子：使用無(wú)溶劑環(huán)氧中層漆混合適量石英粉或滑石粉配成的膩子刮涂1～2遍，干燥后打磨批刀痕等缺陷處并清理干凈。要求不透底，無(wú)浮砂，表面無(wú)砂眼
? 滾涂面漆：用環(huán)氧薄涂面漆滾涂1～2遍。要求顏色統一，無(wú)明顯刷紋和接頭，無(wú)漏刷，不透底，不起泡

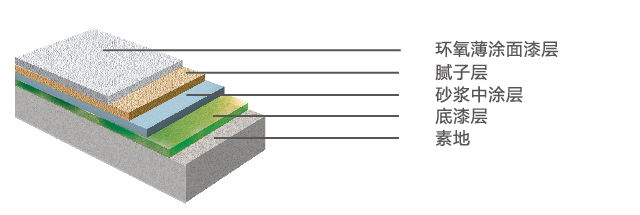

? 涂層系統結構示意圖（如下圖）

? 施工完畢，用稀釋劑清洗涂裝工具設備，對已經(jīng)固化的漆污，用機械方法清除
? 本產(chǎn)品不宜用在太陽(yáng)光直射或紫外線(xiàn)強度比較大的場(chǎng)合
